Generadores Eléctricos: Alternadores y Dinamos Explicados

hace 7 años

Valoración: 4.18 (6736 votos)

En el mundo moderno, la electricidad es una necesidad fundamental. Desde iluminar nuestros hogares hasta alimentar la industria, dependemos de la energía eléctrica para casi todas nuestras actividades. Pero, ¿alguna vez te has preguntado cómo se produce esta energía? La respuesta reside en los generadores eléctricos, dispositivos ingeniosos que transforman energía mecánica en energía eléctrica. En este artículo, exploraremos en detalle qué son los generadores, centrándonos en dos tipos principales: los alternadores y las dinamos.

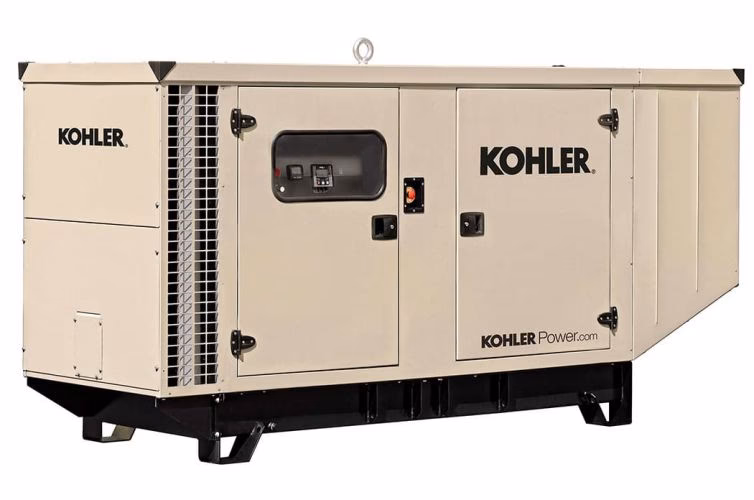

¿Qué es un generador y para qué sirve?
Un generador es una máquina eléctrica rotativa que transforma energía mecánica en energía eléctrica. Lo consigue gracias a la interacción de sus componentes principales: el rotor (parte giratoria) y el estátor (parte estática).
Índice de Contenido

¿Qué es un Generador Eléctrico?

Un generador eléctrico es una máquina que convierte la energía mecánica en energía eléctrica. Este principio fundamental se basa en la inducción electromagnética, descubierta por Michael Faraday. En esencia, cuando un conductor eléctrico se mueve dentro de un campo magnético, o cuando un campo magnético varía alrededor de un conductor, se induce una corriente eléctrica en el conductor. Los generadores aprovechan este fenómeno para producir electricidad a gran escala.

Alternadores: Generando Corriente Alterna

Los alternadores son un tipo de generador eléctrico diseñado específicamente para producir corriente alterna (CA). La corriente alterna se caracteriza por cambiar su dirección periódicamente, lo que la hace ideal para la transmisión y distribución de energía a largas distancias. La mayoría de la electricidad que utilizamos en nuestros hogares e industrias proviene de alternadores.

Frecuencia de Operación de los Alternadores

Un aspecto crucial de los alternadores es su frecuencia de operación. Dado que se conectan a la red eléctrica, deben trabajar a una frecuencia específica. En Europa y gran parte de Latinoamérica, la frecuencia estándar es de 50 Hz (Hertz), lo que significa que la corriente alterna cambia de dirección 50 veces por segundo. En Estados Unidos y algunas otras regiones, se utiliza una frecuencia de 60 Hz.

Para aplicaciones especializadas, como en la aeronáutica, se emplean frecuencias mucho más elevadas, que pueden alcanzar los 400 Hz. Estas frecuencias más altas permiten reducir el tamaño y peso de los equipos eléctricos, lo cual es vital en aplicaciones donde el espacio y el peso son limitados.

Estructura de un Alternador

Un alternador se compone principalmente de dos partes fundamentales: el estátor y el rotor.

  • Estátor: Es la parte fija del alternador. Consiste en una carcasa metálica robusta que proporciona soporte a los demás componentes. En su interior, se encuentra el núcleo del inducido, que tiene forma de corona circular con ranuras longitudinales. Estas ranuras alojan los conductores del enrollamiento inducido, donde se genera la corriente eléctrica.
  • Rotor: Es la parte móvil que gira dentro del estátor. Contiene el sistema inductor, encargado de generar el campo magnético, y los anillos de rozamiento, que permiten alimentar el sistema inductor con corriente eléctrica.

Según la velocidad de giro requerida, el rotor puede tener dos formas constructivas:

  • Rotor de polos salidos (Rueda Polar): Se utiliza en alternadores acoplados a turbinas hidráulicas o motores térmicos que operan a bajas velocidades. Los polos magnéticos son prominentes y "salen" del cuerpo del rotor.
  • Rotor de polos lisos: Se emplea en turboalternadores, que son accionados por turbinas de vapor o gas y giran a altas velocidades (3000, 1500 o 1000 r.p.m., dependiendo del número de polos). En este caso, el rotor tiene una forma cilíndrica lisa, con los polos magnéticos distribuidos uniformemente en su superficie.

Funcionamiento de un Alternador

Para que un alternador genere electricidad, es necesario crear un campo magnético. Esto se logra suministrando una corriente de excitación (Ie) en corriente continua (CC) al sistema inductor del rotor. Esta corriente de excitación crea un campo magnético que, al interactuar con los conductores del estátor mientras el rotor gira, induce una corriente inducida (Ii) en el estátor. Esta corriente inducida es corriente alterna (CA), que es la que se aprovecha para alimentar los circuitos eléctricos.

Los alternadores necesitan una máquina motriz que les proporcione la energía mecánica necesaria para girar el rotor. Dependiendo del tipo de máquina motriz, podemos clasificar los alternadores en:

  • Máquinas de vapor: Los alternadores acoplados a máquinas de vapor suelen girar a bajas velocidades y requieren un volante de inercia para asegurar una rotación uniforme debido a la naturaleza pulsante de las máquinas de vapor.
  • Motores de combustión interna: Similar a las máquinas de vapor, los motores de combustión interna también se acoplan directamente a alternadores y presentan características de funcionamiento similares en cuanto a velocidad y necesidad de inercia.
  • Turbinas hidráulicas: Las turbinas hidráulicas ofrecen un amplio rango de velocidades de funcionamiento. Los alternadores diseñados para turbinas hidráulicas son robustos y capaces de operar eficientemente incluso al doble de su velocidad nominal.

Sistemas de Excitación de Alternadores

Como se mencionó, los alternadores requieren una fuente de corriente continua para excitar el sistema inductor. Esta fuente de corriente se conoce como excitatriz. La excitatriz puede ser parte integral del alternador o una fuente externa. Según la forma en que se produce el flujo magnético inductor, existen diferentes tipos de excitación:

  • Excitación Independiente: La corriente de excitación proviene de una fuente de CC externa, separada del alternador. Este sistema ofrece un control preciso de la excitación.
  • Excitación Serie: La corriente de excitación se obtiene conectando las bobinas inductoras en serie con el inducido. Toda la corriente generada en el inducido pasa también por las bobinas de excitación. Este sistema es poco común en alternadores de gran potencia.
  • Excitación Shunt o Derivación: La corriente de excitación se obtiene conectando las bobinas inductoras en paralelo con el inducido. Solo una parte de la corriente inducida se utiliza para la excitación. Este sistema ofrece una regulación de tensión más estable que la excitación serie.
  • Excitación Compound: Combina las características de la excitación serie y shunt. Las bobinas de excitación están conectadas tanto en serie como en paralelo con el inducido, buscando una regulación de tensión aún más precisa.

Efectos del Funcionamiento de un Alternador

Cuando un alternador está conectado a un circuito eléctrico y suministra corriente, se producen varios efectos que influyen en su rendimiento:

  • Caída de tensión en los bobinajes inducidos: La resistencia eléctrica de los conductores del enrollamiento inducido provoca una caída de tensión interna.
  • Efecto de reacción en el inducido: La carga conectada al alternador influye en su funcionamiento. La reacción del inducido varía según el tipo de carga:
    • Carga Resistiva: Aumenta la caída de tensión interna y disminuye ligeramente la tensión en los bornes de salida.
    • Carga Inductiva: Produce una caída de tensión significativa en los bornes de salida debido al retraso de la corriente respecto a la tensión.
    • Carga Capacitiva: Disminuye la caída de tensión interna e incluso puede elevar la tensión de salida en los bornes, debido al adelanto de la corriente respecto a la tensión.
  • Efecto de dispersión del flujo magnético: No todo el flujo magnético generado por el sistema inductor atraviesa el inducido. Parte del flujo se dispersa, generando pérdidas y reduciendo la eficiencia del alternador. Cuanto mayor es la corriente en el inducido, mayores son las pérdidas por dispersión.

Dinamos: Generando Corriente Continua

Las dinamos, también conocidas como generadores de corriente continua (CC), son máquinas eléctricas rotativas que transforman energía mecánica en energía eléctrica en forma de corriente continua. Aunque hoy en día su uso es menos común en la generación a gran escala (debido a la primacía de la CA para transmisión), las dinamos aún tienen aplicaciones específicas y son fundamentales para comprender los principios básicos de la generación eléctrica.

Una característica importante de las dinamos es su reversibilidad: pueden funcionar tanto como generadores (dinamos) como motores (motores de CC). De hecho, la principal aplicación industrial de la dinamo hoy en día es como motor de CC, gracias a su facilidad para regular la velocidad de giro.

Partes Principales de una Dinamo

Al igual que los alternadores, las dinamos se componen de un estátor y un rotor, aunque con algunas diferencias estructurales.

Estátor de la Dinamo

El estátor es la parte fija exterior de la dinamo y contiene el sistema inductor, responsable de producir el campo magnético. Se compone de:

  • Polos Inductores: Diseñados para distribuir el campo magnético de manera uniforme en el entrehierro. Constan del núcleo polar y la expansión polar. El número de polos siempre debe ser par. En dinamos grandes, se pueden utilizar polos auxiliares o de conmutación para mejorar la conmutación de la corriente.
  • Devanado Inductor: Bobinas de excitación enrolladas alrededor del núcleo de los polos principales. Generalmente hechas de conductores de cobre o aluminio aislados.
  • Culata: Una estructura de material ferromagnético que cierra el circuito magnético y proporciona soporte mecánico a los polos.

Rotor de la Dinamo

El rotor es la parte móvil que gira dentro del estátor. Sus componentes principales son:

  • Núcleo del Inducido: Un cilindro construido con láminas de acero magnético para minimizar las pérdidas por corrientes parásitas. Tiene ranuras longitudinales para alojar las espiras del devanado inducido.
  • Devanado Inducido: Formado por espiras de conductor que se distribuyen uniformemente en las ranuras del núcleo. Se conecta al circuito exterior a través del colector y las escobillas.
  • Colector: Un componente clave de la dinamo. Es un cilindro solidario al eje, compuesto por segmentos de cobre o láminas aisladas eléctricamente entre sí. Cada lámina se conecta a una bobina del devanado inducido. El colector es el encargado de rectificar la corriente alterna inducida en el rotor, convirtiéndola en corriente continua en los bornes de salida.
  • Escobillas: Piezas de carbón-grafito o materiales metálicos que hacen contacto deslizante con el colector. Recogen la corriente continua del colector y la transmiten al circuito exterior.
  • Cojinetes: Soportes que permiten el giro suave y con baja fricción del eje del rotor.

Entrehierro

El entrehierro es el espacio de aire que separa el rotor del estátor. Es esencial para permitir la rotación libre del rotor y evitar el contacto físico entre las partes fijas y móviles. Su tamaño suele ser pequeño, típicamente entre 1 y 3 milímetros, para minimizar la reluctancia del circuito magnético y maximizar la eficiencia de la máquina.

Tabla Comparativa: Alternadores vs. Dinamos

CaracterísticaAlternadorDinamo
Tipo de Corriente GeneradaCorriente Alterna (CA)Corriente Continua (CC)
Complejidad EstructuralGeneralmente más simpleMás compleja (debido al colector)
MantenimientoMenor mantenimiento (sin colector)Mayor mantenimiento (debido a las escobillas y colector)
Uso PrincipalGeneración de energía CA para redes eléctricasAplicaciones específicas de CC, motores de CC
Eficiencia en Transmisión a Larga DistanciaAlta (CA se transmite eficientemente a largas distancias)Baja (CC no es eficiente para transmisión a largas distancias)

Preguntas Frecuentes sobre Generadores Eléctricos

  1. ¿Cuál es la diferencia principal entre un alternador y una dinamo?

    La principal diferencia radica en el tipo de corriente que generan. Los alternadores producen corriente alterna (CA), mientras que las dinamos generan corriente continua (CC).

  2. ¿Por qué se utiliza corriente alterna en la mayoría de las redes eléctricas?

    La corriente alterna es más eficiente para la transmisión y distribución de energía a largas distancias debido a que su tensión se puede elevar y reducir fácilmente mediante transformadores, minimizando las pérdidas por efecto Joule en los cables.

  3. ¿Qué es la frecuencia en un alternador y por qué es importante?

    La frecuencia en un alternador es la cantidad de veces por segundo que la corriente alterna cambia de dirección. Es importante porque los sistemas eléctricos están diseñados para operar a una frecuencia específica (50 Hz o 60 Hz). El correcto funcionamiento de los equipos eléctricos depende de que la frecuencia se mantenga dentro de rangos aceptables.

  4. ¿Qué aplicaciones tienen las dinamos hoy en día?

    Aunque menos comunes para la generación a gran escala, las dinamos se utilizan principalmente como motores de CC en aplicaciones que requieren control preciso de la velocidad, como en ciertas máquinas industriales, sistemas de tracción y en algunos vehículos eléctricos más antiguos. También se pueden encontrar en aplicaciones de baja potencia, como en bicicletas con dinamo para alimentar luces.

  5. ¿Qué es la excitación en un alternador?

    La excitación es el proceso de suministrar corriente continua al sistema inductor del rotor de un alternador para crear el campo magnético necesario para la generación de electricidad. Los diferentes sistemas de excitación varían en la fuente y el método de suministro de esta corriente.

Conclusión

Los generadores eléctricos, tanto alternadores como dinamos, son dispositivos esenciales en la producción de energía eléctrica. Los alternadores, dominantes en la generación de corriente alterna para redes eléctricas, y las dinamos, con su nicho en la generación de corriente continua y aplicaciones como motores de CC, representan la base de nuestra infraestructura eléctrica. Comprender su funcionamiento, estructura y tipos es crucial para apreciar la ingeniería detrás de la energía que impulsa nuestro mundo.
